反射面紧缩场
反射面紧缩场测试方案
在移动通信、国防电子等领域的天线测试中，反射面紧缩场方案因其场地紧凑、宽带工作（可更换馈源）、试验受控度高、远场（幅度）直接测试、E/H面所见即所得、辐射/散射通用等优点，被越来越多地采用，用以克服远场测试中的各类问题，并且在防卫/军事/车载雷达等用途上已经有多年的实践依据。
长鹰恒容毫米波紧缩场测试系统
本地化定制
面对不同客户的不同要求，长鹰恒容可以为客户定制不同尺寸的反射面（定制频率可覆盖1.7GHz~110GHz），从设计到制造验收均提供本地化方案，为客户提供高品质的反射面及配套产品，增益测试精度的幅度在±0.5dB范围，相位在±10°范围。
加工中的反射面
灵活的配置方案
长鹰恒容反射面紧缩场测试方案配置灵活，既可以为客户提供单独的反射面产品，也可完成从暗室建设到软硬件控制的全套系统集成交钥匙工程，以及根据客户已有场地和设备进行功能补全的定制化建设项目。静区从适用于手机终端应用的300*300mm，到适用于基站天线等大型待测件应用的4*4m，可支持手机终端、基站天线、WiGig、77GHz汽车雷达、小卫星等不同应用领域的测试。系统设计支持小型化，可移动屏蔽暗箱的典型尺寸为2.5m(L)*1.5m(W)*1.5m(H)。
出色的性能
以下数据为2.4米反射面型号的静区客户实测结果：
18GHz 静区幅相实测值
38GHz 静区幅相实测值
40GHz 静区幅相实测值
60GHz 静区幅相实测值
成功案例
本项目针对的是基站天线产品的测试应用，采用了长鹰恒容4m反射面和馈源系统，以支持1~40GHz的频段测试。区200cm x 200cm x 200cm (长宽深)，反射面尺寸4m*4m。反射面表面公差约0.027mm，暗室尺寸约12.0m(长) x 7.5m(宽)x7.5m(高)，可实现无源测试(3D&beam forming)，ERIP/EVM/phase array element/RX等测试。
本项目是配合射频测试仪表厂商而推出的更经济实惠的毫米波测试方案。采用长鹰恒容紧缩场，保留使用原厂测试仪表及软件，最终得到了与原厂暗室方案同样的测试结果。原厂测量软件通过调用长鹰恒容提供的中间件来控制马达，同时用于监控上位软件和‘翻译’传达相应的马达控制指令。包括有相应的电控系统、软件系统，上位测量软件和长鹰恒容控制软件采用socket实现，电控和马达采用RS485通信。
毫米波雷达测试系统
针对汽车雷达测试应用，长鹰恒容毫米波雷达测试系统可支持18G~90GHz无源测量，24GHz/77GHz车载雷达的有源测量，实现雷达方向图、发射功率、占空比等指标在暗室中的测试，客户可选择在紧缩场或直接远场中进行测试。

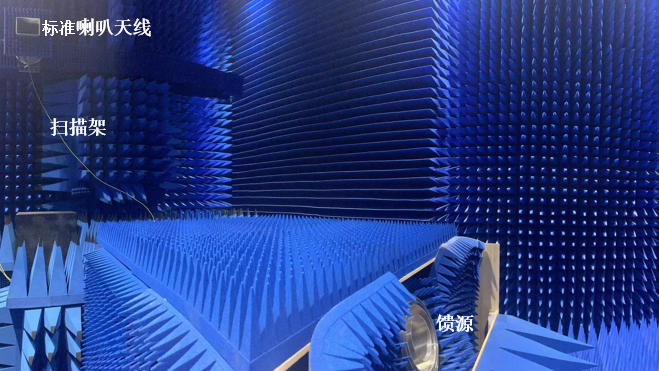

本项目采用的是600mm反射面，静区为30cm的柱状区域，支持客户在26.5~40G和60~90GHz区间测试。该案例是一套在中心计算机控制下进行伺服运动、射频仪器读数、数据处理和显示的自动化测量系统。系统由硬件分系统和软件分系统两部分组成。硬件分系统包含测试暗室子系统、反射面和馈源子系统（含波纹馈源天线和标准喇叭增益天线若干组）、射频链路（包含扩频模块）、伺服子系统等。软件分系统为自研产品。
